Veiksniai, darantys įtaką plastiko susitraukimo greičio ir modifikavimo metodams

Veiksniai, turintys įtakos plastiko susitraukimo greičiui

1. materialinė įtaka:

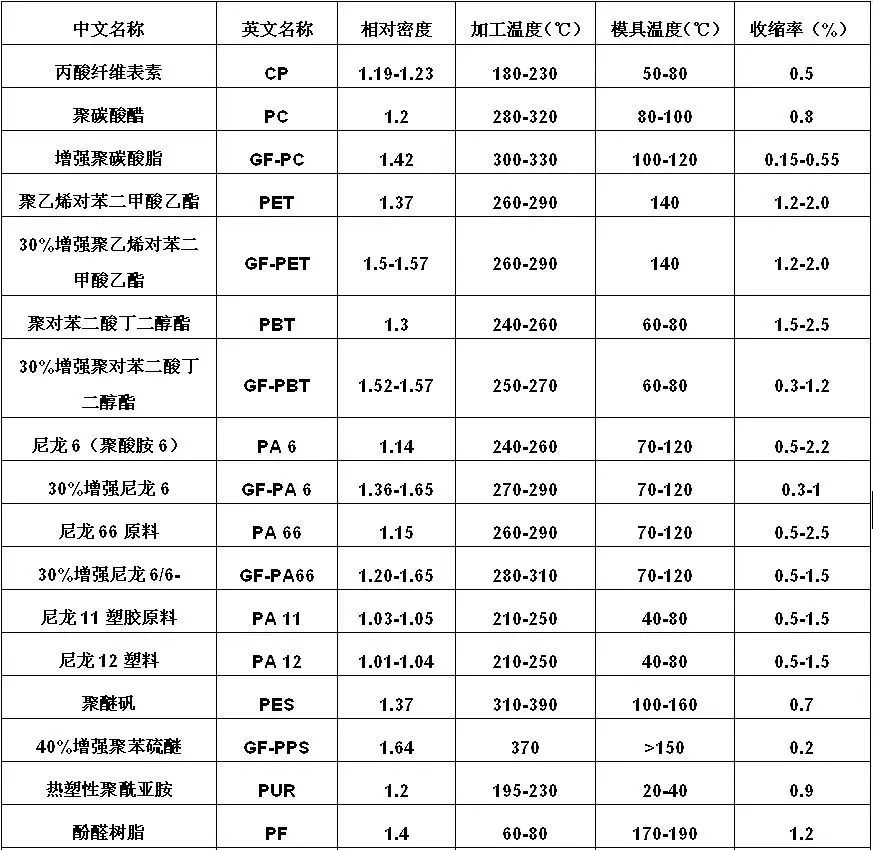

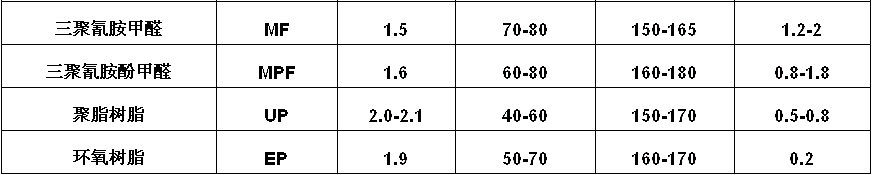

    (1) Medžiagos tipas: Skirtingi plastiko tipai turi skirtingą susitraukimo greitį (žr. 1 lentelę).

Iš 1 lentelės galima pastebėti, kad tarp termoplastikų 40%stiklo pluošto sustiprintų PPS turi mažiausią susitraukimo greitį (0,2%), o tarp termoreaktų epoksidinės dervos yra žemiausias susitraukimo greitis (0,2%). Fluoroplastikų kiekis yra didžiausias susitraukimo greitis, siekiantis maždaug 6%; po to mažo tankio polietilenas (LDPE), kurio maksimalus susitraukimo greitis yra 5%.

    (2) Medžiagos kristališkumas: Ta pačia medžiaga mažesnis kristališkumas lemia mažesnį susitraukimo greitį. Tarp įvairių įtakos veiksnių, dervos kristališkumo laipsnis turi didžiausią įtaką susitraukimui.

    (3) Medžiagos molekulinė masė: Tą pačią medžiagą didesnė molekulinė masė lemia mažesnį susitraukimo greitį. Dervos, turinčios tą pačią molekulinę masę, bet geresnis srautas yra mažesnis formavimo susitraukimas.

    (4) Medžiagos modifikavimas: Pridėjus kitų dervų, elastomerų ar užpildų prie bazinės dervos, jos susitraukimo greitis sumažina savo susitraukimo greitį skirtingais laipsniais. Dervų susitraukimo greičio skirtumai daro didelę įtaką dalių matmenų tikslumui lydymui perdirbant. Norint gaminti didelio tikslumo plastikines dalis, turi būti naudojamos dervos su mažu susitraukimo greičiu. Pavyzdžiui, PP dervos susitraukimo greitis yra 1,8–2,5%, o jos susitraukimas didėja mažėjant molekulinei masei, todėl sunku gaminti didelio tikslumo PP dalis.

2.Pavidavimo proceso įtaka:

    (1) Esant nuolatinei liejimo temperatūrai, didėjantis injekcijos slėgis sumažina susitraukimą.

    (2) Padidėjęs sulaikymo slėgis sumažėja susitraukimas.

    (3) Padidinus lydalo temperatūrą šiek tiek sumažėja susitraukimas.

    (4) Aukštesnė pelėsių temperatūra padidina susitraukimą.

    (5) Ilgesnis sulaikymo laikas mažėja susitraukimas (susitraukimas neturi įtakos po vartų kietėjimo).

    (6) Ilgesnis aušinimo laikas sumažina susitraukimą.

    (7) Didesnis įpurškimo greitis linkęs šiek tiek padidinti susitraukimą (nedidelis efektas).

    (8) Liejimo susitraukimas yra didelis, post-shinkage yra maža; Post-shinkage yra reikšmingas per pirmąsias dvi dienas ir stabilizuojasi maždaug po vienos savaitės.

3. Dalyvių struktūros įtaka:

    (1) Storų sienelių dalys turi didesnį susitraukimą nei plonos sienos dalys.

    (2) Dalys su įdėklais yra mažesnė nei dalių be įdėklų.

    (3) Dalys su sudėtingomis formomis turi mažesnį susitraukimą nei paprastos formos dalys.

    (4) Susitraukimas ilgio kryptimi yra mažesnis nei susitraukimas storio kryptimi.

    (5) Vidinės skylės pasižymi dideliu susitraukimu, o išorinės savybės - žemas susitraukimas.

4. Padarykite struktūros įtaką:

    (1) Didesnis vartų dydis sumažina susitraukimą.

    (2) Sumažėja susitraukimas statmenai vartų krypčiai, padidėja susitraukimas lygiagrečiai vartų krypčiai.

    (3) Plačių, esančių toliau nuo vartų, yra mažesnė nei plotų šalia vartų.

    (4) Pelėsio ribotos dalies dalys pasižymi apatiniu susitraukimu, nevaržomose sekcijose yra didesnis susitraukimas.

Modifikavimo metodai, skirti sumažinti plastiko susitraukimo greitį

1.BILESNIS PILNAS:

   Pluoštai apima įvairius neorganinius ir organinius pluoštus. Paimant stiklo pluoštą kaip pavyzdį, pridedant 35% stiklo pluošto prie PP dervos, jos susitraukimo greitis gali sumažinti nuo 1,8% (neužpildytą) iki 0,5%. Pastaraisiais metais sukurtas ilgas stiklo pluošto sustiprintas plastikas suteikia pranašumų kontroliuojant susitraukimą, ir tai rodo mažą ir pastovų susitraukimo greitį tiek išilginėmis, tiek skersinėmis kryptimis.

2.inorganinis užpildas:

   Neorganiniai užpildai apima talką, kalcio karbonatą, bario sulfatą, žėručio miltelius, wollastonitą ir montmorilonitą ir kt. Užpildymo tipą, formą, dalelių dydį ir paviršiaus apdorojimo lygį - visa tai daro įtaką jo efektyvumui modifikuoti dervos susitraukimo greitį.

    (1) Užpildymo forma: Įvairių formų užpildai skirtingai paveikia susitraukimo sumažėjimą, o efektyvumo tvarka yra: dribsnis> Adatos panaši> granuliuota> sferinė. Pvz., Flaky Montmorillonite ir MICA žymiai sumažina sudėtinį susitraukimą.

    (2) užpildo dalelių dydis: Tam pačiam užpildui mažesni dalelių dydžiai daro didesnį poveikį sumažinant susitraukimą. Pvz., Talkai užpildytame PP (20% talko + 8% Poe), nes talko dalelių dydis padidėja nuo 1250 akių iki 5000 akių, susitraukimo greitis sumažėja nuo 1,05% iki 0,8%.

    (3) Pildymo apdorojimas: Užpildo paviršiaus apdorojimas padidina jo susitraukimą mažinantį efektą. Pavyzdžiui, ABS užpildytas 10% talko rodo susitraukimo sumažėjimą nuo 0,48% iki 0,42%, kai talkas yra apdorojamas aliuminato sukabinimo priemone.

    (4) Užpildymo apkrova: Tam pačiam užpildui didesnis apkrova padidina susitraukimo greitį.

3. Kristališkumo mažinimas:

    (1) Kristalizacijos mažinimo agentų pridėjimas: dažniausiai naudojami mažų molekulių junginiai, kurie sutrikdo molekulinį reguliarumą ir trukdo molekuliniam judėjimui lydymosi būsenoje ir taip sumažina kristališkumą.

    (2) Pridėjus kitų dervų: Nedidelis LDPE arba HDPE kiekių sumaišymas į PP gali sutrikdyti jo kristalizaciją perdirbimo metu. Taip pat galima pridėti ir kristalinių dervų, tokių kaip PS, ABS, PMMA ar PC.

4.Pavidavimas elastomerais:

   Galima pridėti tokius elastomerus kaip PoE, EPDM ir SBS. Kai elastomerų kiekis yra mažesnis nei 5%, jų poveikis mažinant PP susitraukimą yra panašus. Virš 5% turinio efektyvumas skiriasi pagal tipą, nes susitraukimo mažinimo tvarka yra: Poe> epdm> SBS (atitinkantis jų grūdinantį poveikį PP). Derinant neorganinius užpildus ir elastomerus PP, gaunamas geresnis susitraukimo sumažinimas.

5.Chemical skiepijimo modifikacija:

   PP transplantato modifikavimas gali sumažinti jo kristališkumą ir taip pasiekti mažesnį susitraukimo greitį.
