Vis dar kovojate su plastiko šilumos išsklaidymu? Čia yra išsamus termiškai laidžiojo plastiko pirkimo vadovas!

I. Pagrindinės termiškai laidžių plastikų charakteristikos

1. Veiklos pranašumai

Svorio pranašumas: kai tankis tik du trečdaliai yra aliuminio lydinių, jie žymiai sustiprina produkto lengvumą.

Formavimo efektyvumas: naudokite injekcijų liejimo procesus, pašalindami tradicinio metalo apdirbimo ir sutrumpinimo gamybos ciklų pašalinimą.

Ekonominis efektyvumas: pranašesnis kainos ir našumo santykis dėl perdirbimo efektyvumo, medžiagų svorio mažinimo ir ekologiškumo.

Aplinkos nauda: švaresni gamybos procesai, perdirbamumas ir mažesnis anglies pėdsakas, palyginti su metalais ir keramika.

Projektavimo lankstumas: Įgalinkite sudėtingas geometrijas ir plonasienio struktūras, skirtas įvairioms reikmėms.

Elektros sauga: sujunkite šilumos laidumą su puikia izoliacija, idealiai tinkančia ne izoliuotiems maitinimo šaltiniams.

Cheminis stabilumas: puikus atsparumas korozijai ilgalaikiam naudojimui atšiaurioje aplinkoje.

2. Veiklos palyginimas

Ii. Šilumos teorija ir šilumos išsklaidymo projektas

1. Šilumos perdavimo mechanizmai

1. Konvekcija:

- Laikykitės Niutono aušinimo įstatymo, remdamiesi skysčio (pvz., Oro) judėjimu. Priverstinė konvekcija (pvz., Ventiliatoriai) pagerina šilumos mainus.

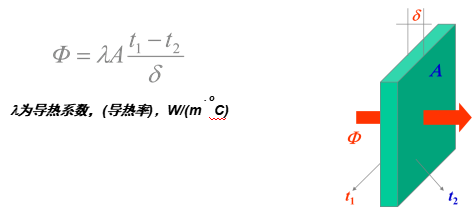

2. Laidumas:

- Efektyvumas priklauso nuo:

- Efektyvi kontaktinė zona

- Medžiagos storis

- Šilumos laidumas (λ)

(Čia tradiciškai dominuoja metalai)

3. Radiacija:

- infraraudonųjų spindulių spinduliuotė (8–14 μm bangos ilgis) perduoda energiją, paveikta:

- Šilumos kriauklės geometrija

- Efektyvus radiacijos paviršiaus plotas

- Materialus spinduliavimas

2. Šiluminio pasipriešinimo modelis

Bendras sistemos šiluminis pasipriešinimas (RJ1 - RJ5) yra serijos suma. Termiškai laidus plastikas optimizuoja du kritines varžas:

RJ3 (substrato medžiagos atsparumas)

RJ5 (šilumos kriauklės-oro sąsajos atsparumas)

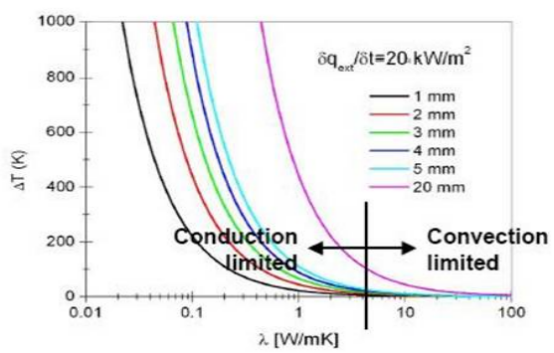

3. Kritinis šilumos laidumo slenkstis

Kai λ> 5 W/m · k ir storio <5 mm, dominuoja konvekcija, leidžianti plastikams atitikti metalo veikimą.

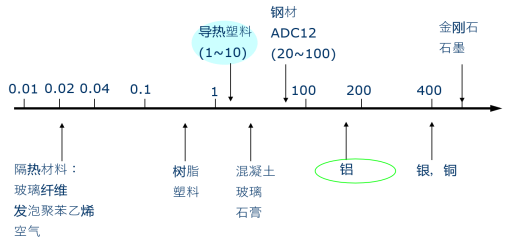

4. Plastikinis ir metalinis šilumos laidumas

Tradicinis vaizdas: Metalai (pvz., Aliuminis, λ≈200 w/m · k) dominuoja LED šilumos kriauklės, o plastikai (λ <1 w/m · k) sugenda.

Pagrindinės išvados:

1. Žemas λ (<5 w/m · k): įprastas plastikas (λ <1 w/m · k) prastesnis.

2. Proveržio diapazonas (λyn ≥5 w/m · k + storio <5 mm): Konvekcijos lemia, λ smūgio sumažėja.

3. Pakeitimo galimybės: plastikai su λyn ≥20 w/m · k (1/10 metalų) ir <5 mm šilumos šaltinio atstumas pasiekia panašų našumą.

Inovacijos: termiškai laidus plastikas (λyn ≥5 w/m · k + plonos sienos dizainas) sutrikdo nuo metalo priklausomas paradigmas.

Iii. Medžiagos kompozicija ir atranka

1. Šilumos užpildai

Metalinis: elektronų varomas (pvz., Cu/Al milteliai)-efektyvus, bet laidus.

Nemetalinė: fononų varomas (pvz., Al₂o₃, Bn)-elektra izoliacinis.

2. Užpildymo našumo palyginimas

3. Matrica ir formuluotė

Polimerai: PPS, PA6/66, LCP, PC - Pusiausvyros atsparumas temperatūrai, apdorojimas ir kaina.

Našumo tipai:

Izoliacija: oksido/nitrido užpildai (pvz., Al₂o₃ + PA6).

Laidūs: metaliniai/grafito užpildai (pvz., Anglies + PA).

Iv. Rinkos apžvalga ir produktai

1. Pasauliniai prekės ženklai

SABIC: DTK22, OX11315, OX10324, PX11311U, PX11313, PX13322, PX13012, PX10323

Envalior: D5506, D3612, STANIL-TC154/155, TKX1010D, D8102, STANIL-TC153

Celanese: D5120

2. Medžiagos atrankos kriterijai

Šilumos našumas: aukštos λ užpildai (BN/SIC reikalaujančioms reikmėms).

Elektros sauga: izoliaciniai užpildai (Al₂o₃/Bn).

Lydėjumas: didelio srauto polimerai (pvz., Nailonas) sudėtingoms dalims.

Kaina: Al₂o₃ yra ekonomiškai efektyvi; BN yra aukščiausios kokybės.

3. Pramonės naujovės

Medžiagos moksliniai tyrimai ir plėtra: Aukšto užpildymo, mažo vizitumo kompozitai („Nanofiller“ technologija).

Našumo proveržiai: izoliacinis plastikas, pasiekiantis λ> 5 w/m · k.

4. Rinkos perspektyvos

Vadinama 5G, EVS ir Mini LED priėmimo, paklausa auga lengviems šiluminiams tirpalams (pvz., Automobilių elektronikai, nešiojamosioms programoms).
