ULTRAMID® A 216 Y10: Molibdeno disulfido modifikuotas PA66 klasė, užtikrinanti subalansuotą veikimą

Didelėje inžinerinių plastikų šeimoje poliamidas 66 (PA66) visada užėmė pagrindinę vietą.BASF ULTRAMID®serija yra viena iš reprezentatyviausių produktų linijų šioje srityje. ULTRAMID® portfelis sudarytas iš daugybės bazinių polimerų – įskaitant PA6, PA66, PA66/6 kopoliamidą, PA610 ir pusiau aromatinius poliamidus, tokius kaip PA6T/6 – kartu su modifikavimo technologijomis, tokiomis kaip nesutvirtintos, stiklo pluoštu sustiprintos, mineralinės medžiagos užpildytos ir ilgas stiklo pluoštu sutvirtintos klasės, todėl pateikiami plataus spektro plastikiniai sprendimai, atitinkantys visus reikalavimus. Tarp jųULTRAMID® A 216 Y10 – įpurškimo formos PA66 klasė, modifikuota molibdeno disulfido (MoS₂) tepalu – išsiskiria puikiomis savaiminio sutepimo savybėmis ir atsparumu dilimui, todėl yra tinkamas pasirinkimas daugeliui tikslių komponentų.

1. Pagrindinės fizinės savybės: kietieji našumo duomenys

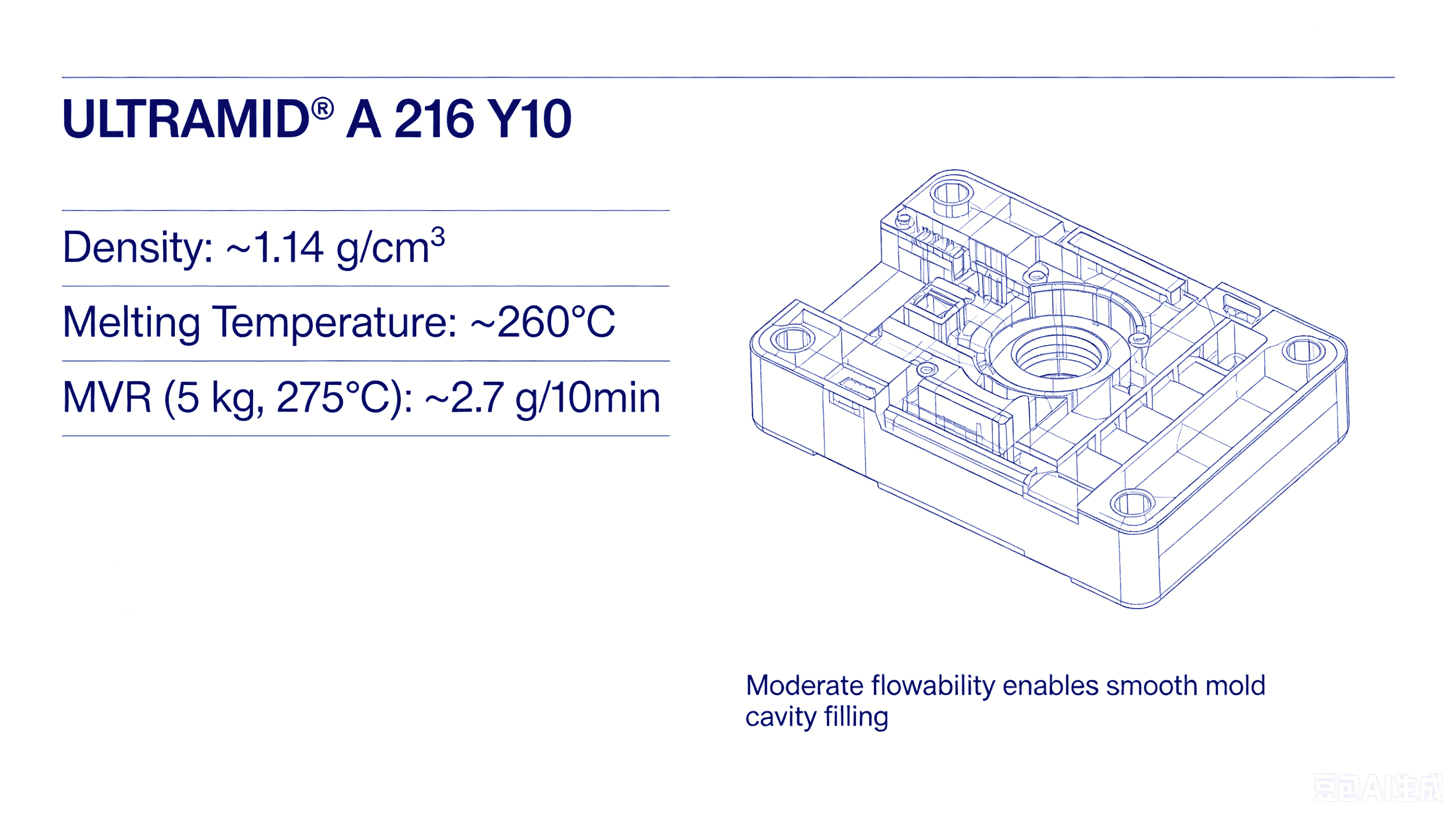

ULTRAMID® A 216 Y10yra PA66 dervos su molibdeno disulfido tepalas, tiekiamas granulių pavidalu, standartinėje pakuotėje po 25 kg maišelyje. Jo tankis yra maždaug 1,14 g/cm³, o lydymosi temperatūra – apie 260°C. Esant 275 °C temperatūrai ir 5 kg apkrovai, jo lydalo srautas yra maždaug 2,7 g/10 min., tai rodo vidutinį takumą, leidžiantį sklandžiai užpildyti formos ertmes, todėl tinka sudėtingų formų dalių liejimui. Produktas paprastai yra tamsiai pilkos spalvos.

2. Pagrindinės charakteristikos: kodėl tai taip aukštai vertinama?

Mechaninis stiprumas ir tvirtumas: Net ir nesutvirtintas ULTRAMID® A 216 Y10 pasižymi dideliu mechaniniu stiprumu ir standumu. Jo tempimo modulis siekia 2900 MPa, tempiamasis stipris – 82 MPa, pailgėjimas trūkimo metu – 60%. Šie skaičiai rodo, kad iš šios medžiagos pagaminti komponentai gali atlaikyti dideles išorines jėgas ir apkrovas, kartu išlaikant formą ir konstrukcijos stabilumą ilgą laiką.

Šiluminė charakteristika: Pats PA66 turi aukštą lydymosi temperatūrą (apie 260°C), todėl medžiaga pasižymi puikiu atsparumu karščiui. Jo Vicat minkštėjimo temperatūra yra 221°C, todėl užtikrina stabilų veikimą ir atsparumą deformacijoms esant aukštai temperatūrai.

Atsparumas žemai temperatūrai: Skirtingai nuo daugelio medžiagų, kurios žemoje temperatūroje tampa trapios, ULTRAMID® A 216 Y10 išlaiko gerą kietumą net ir šaltoje aplinkoje. Įpjova Charpy smūgio stipris esant 23 °C temperatūrai yra 7 kJ/m², todėl jis puikiai veikia tais atvejais, kai reikalingas atsparumas žemos temperatūros poveikiui, arba šaltame klimate.

Cheminis atsparumas: Medžiaga pasižymi dideliu atsparumu įvairioms cheminėms medžiagoms, įskaitant alyvas, degalus, hidraulinius skysčius, aušinimo skysčius, šaltnešius, valymo priemones, alifatinius ir aromatinius angliavandenilius. Šis atsparumas užtikrina komponentų vientisumą ir tarnavimo laiką atšiaurioje cheminėje aplinkoje.

Elektrinės savybės: Kaip puiki izoliacinė medžiaga, ULTRAMID® A 216 Y10 pasižymi dideliu tūriu ir atsparumu paviršiui, todėl tinka elektros izoliacijos komponentams. Jis pasiekia UL 94 V 2 liepsnos reitingą esant 1,6 mm ir 3,2 mm storiui ir atitinka elektroninių gaminių saugos reikalavimus.

Atsparumas slydimui ir dilimui: Molibdeno disulfido (MoS₂) tepalo priedo dėka ši klasė pasižymi mažu trinties koeficientu ir puikiu atsparumu dilimui. Jis ypač gerai tinka guoliams, krumpliaračiams, slankikliams ir kitiems komponentams, kur labai svarbu sumažinti trintį ir susidėvėjimą – tai padeda sumažinti energijos nuostolius ir pailginti dalių tarnavimo laiką.

Matmenų stabilumas: Palyginti su kitomis PA66 medžiagomis, ULTRAMID® A 216 Y10 pasižymi santykinai mažu drėgmės sugėrimu ir mažesniu jautrumu matmenų pokyčiams, kuriuos sukelia aplinkos drėgmės svyravimai. Dėl to jis ypač vertingas tiksliuose komponentuose, pvz., elektroninės ir elektros įrangos jungtyse, kur būtini griežti leistini nuokrypiai.

3. Tipiniai pritaikymai: nuo automobilių iki elektronikos

Išnaudodamas aukščiau nurodytas išskirtines savybes, ULTRAMID® A 216 Y10 plačiai naudojamas keliuose pramonės sektoriuose:

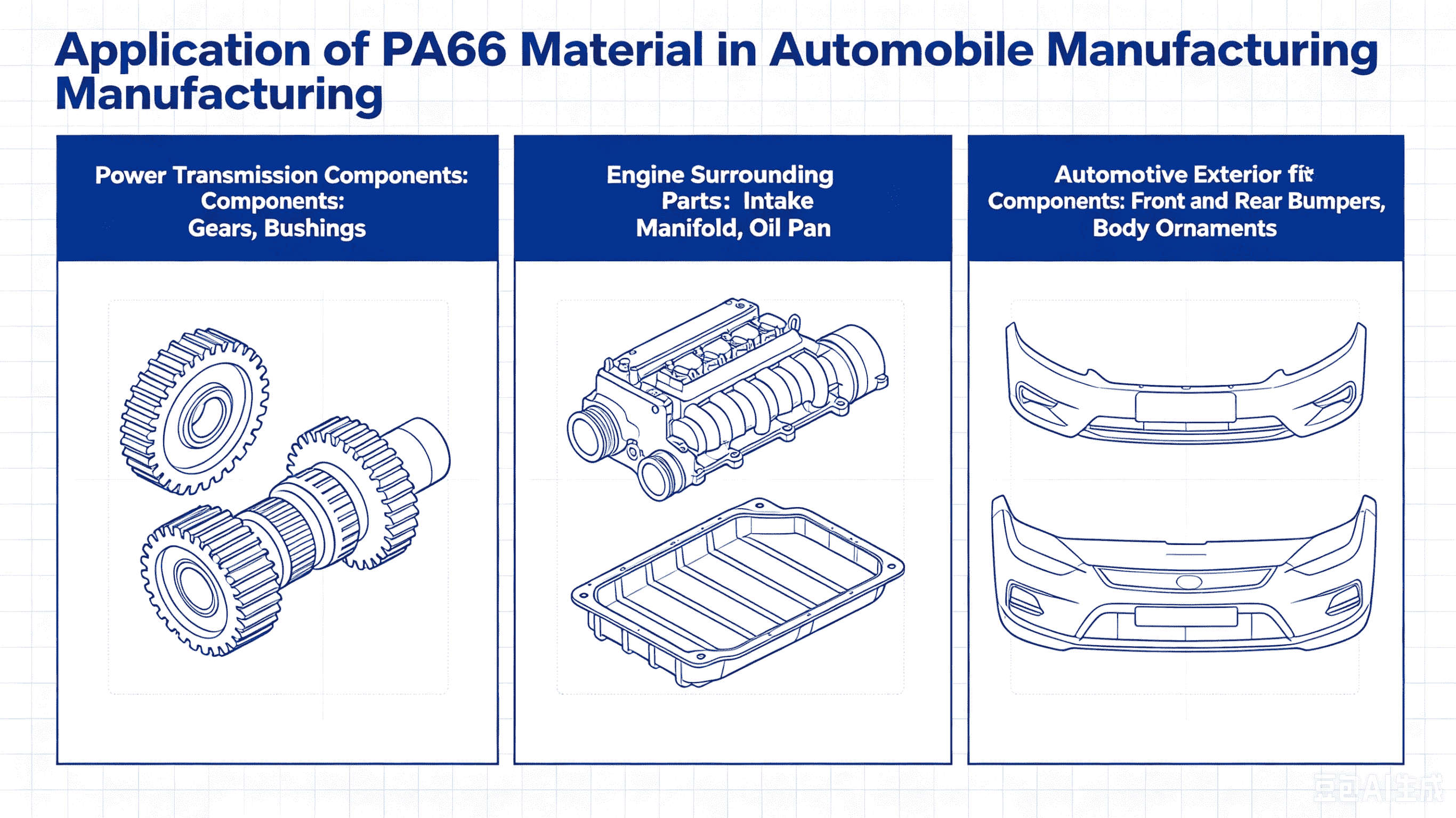

• Automobiliai: jėgos perdavimo komponentai, variklio periferinės dalys, išorinės kėbulo dalys;

• Elektros ir elektronikos: tikslios jungtys, skirstomieji įrenginiai, elektros izoliacijos komponentai;

• Pramoninės mašinos: krumpliaračiai, guoliai, slankikliai ir kitos dilimui atsparios dalys.

4. Apdorojimo ir saugojimo gairės

ULTRAMID® A 216 Y10 tinka lieti įpurškimui. Jei laikymo talpykla buvo atidaryta, rekomenduojama džiovinti karštame ore maždaug 80 85 °C temperatūroje; džiovinimas yra privalomas, jei drėgmės kiekis viršija 0,2%. Rekomenduojama pelėsių temperatūra yra maždaug 60 80°C. Medžiaga turi būti laikoma vėsioje, sausoje, gerai vėdinamoje patalpoje, toliau nuo šilumos šaltinių ir atviros liepsnos, idealioje laikymo temperatūroje žemesnėje nei 50°C.

Išvada

Apibendrinant galima pasakyti, kad ULTRAMID® A 216 Y10 yra subalansuotas, procesui palankus PA66 klasės, modifikuotas molibdeno disulfido (MoS₂) tepalu. Jis nesiekia ypatingo našumo nei vienoje savybėje, o pasiekia puikią pusiausvyrą tarp mechaninio stiprumo, atsparumo karščiui, kietumo, cheminio atsparumo, elektros izoliacijos ir savaiminio tepimo atsparumo dilimui. Dėl šio „visapusiško“ profilio jis yra patikimas ir naudingas pasirinkimas inžinieriams ir pirkimų specialistams renkantis medžiagas tiksliųjų komponentų gamybai.
